EN DELVIS NEDSMÄLT KOPPLINGSPLINT

Följande två bilder har jag tagit på en kopplingsplint som satt i blinkkretsapparaten "Den Vandrande Nollan".
Apparaten med kopplingsplinten användes mellan 120320 och 120904. Alltså den slutgiltiga nedsmältningen
skedde den 4. september 2012.

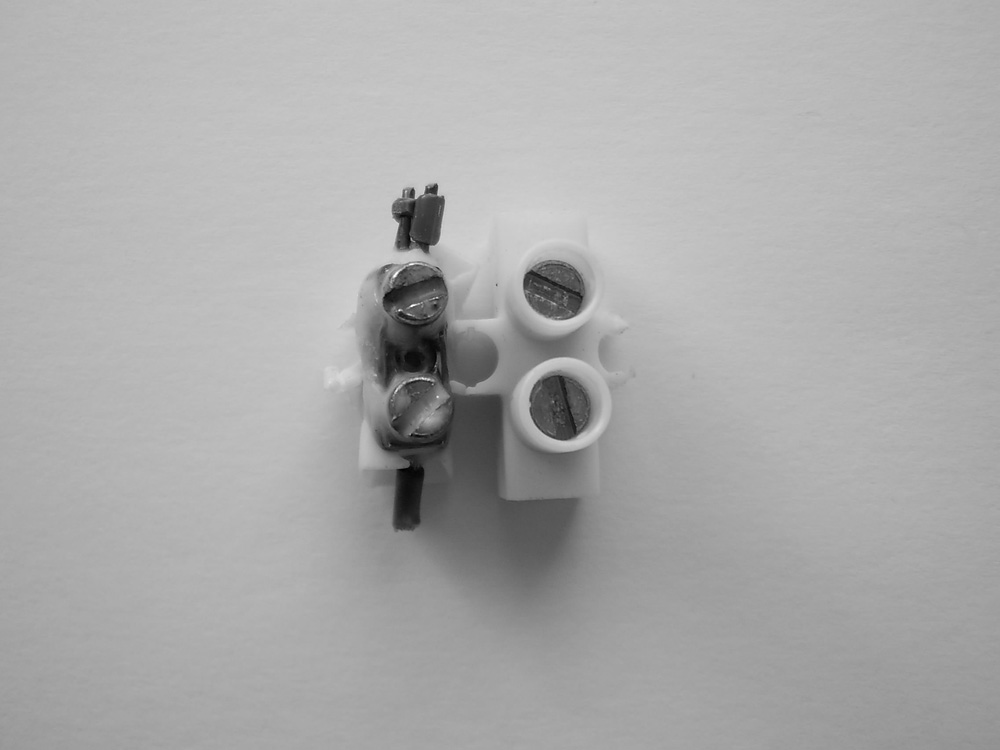

Kopplingsplint vars ena polplasthölje har smält, 1

Kopplingsplinten sedd ovanifrån. Upptill var anslutningen av de fyra trådarna från transformatorn.
Nedtill gick anslutningen till skyddskondensator och likriktare.

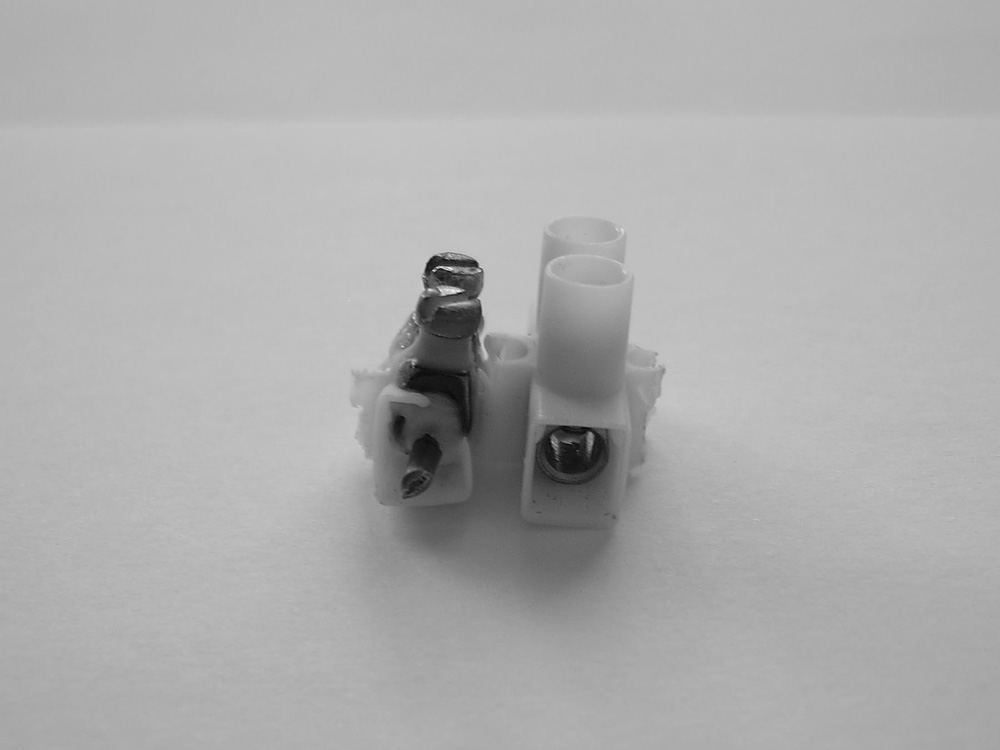

Kopplingsplint vars ena polplasthölje har smält, 2

Kopplingsplinten sedd framifrån.
