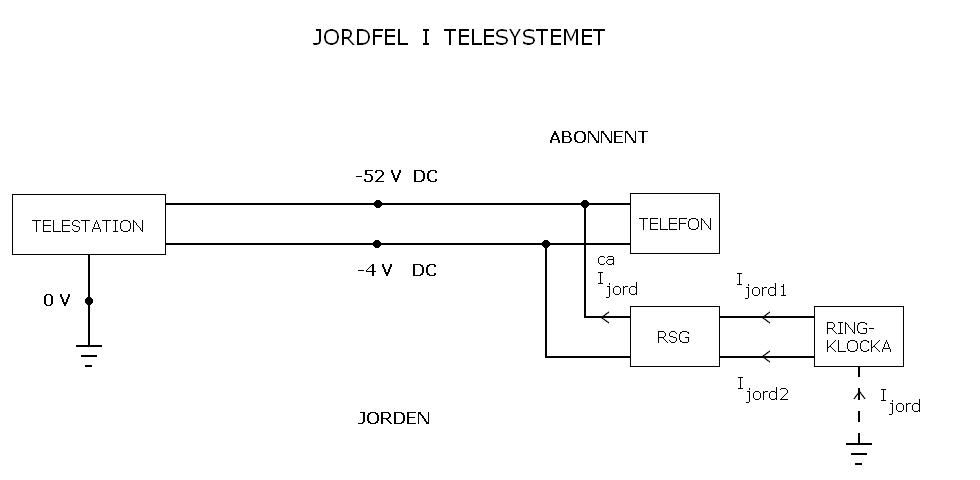

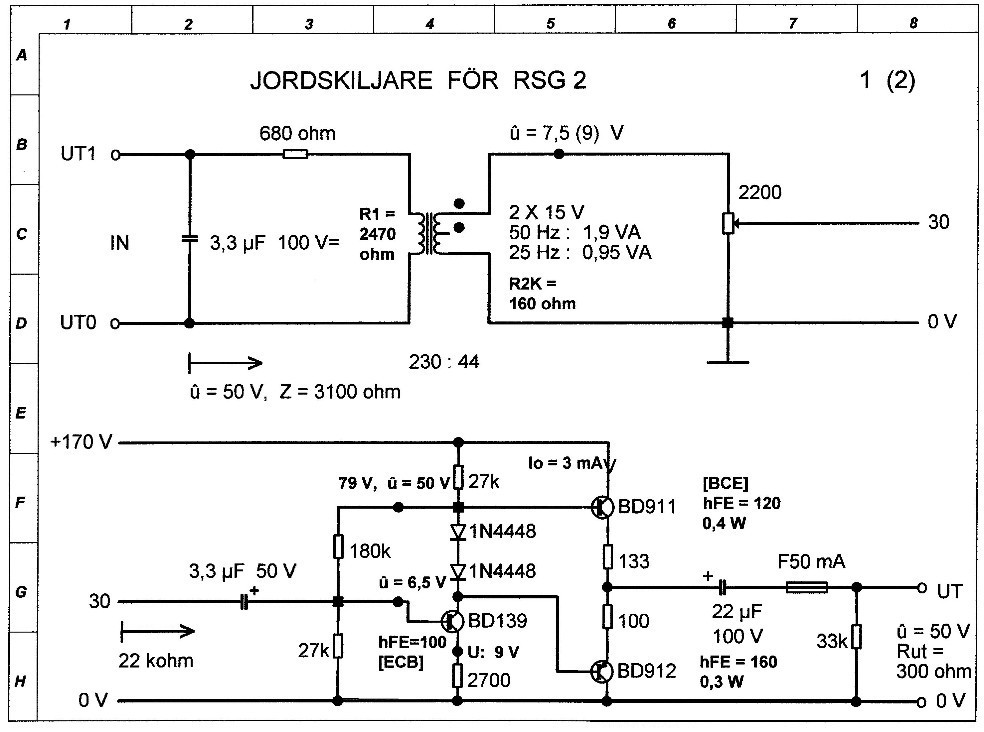

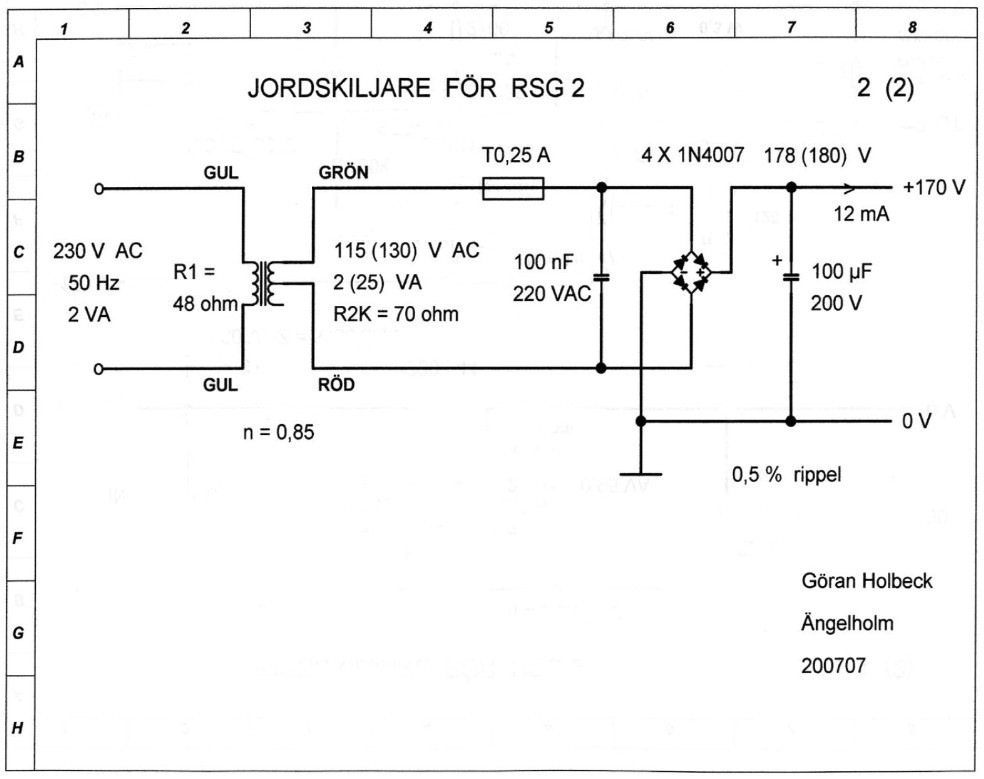

För att lättare kunna förstå problemet med störande jordströmmar, betrakta ovanstående skiss. Antag telelinjen är ledig och används inte. Under denna förutsättning uppmätte jag ca -4 V DC från telelinjens ena ledare till jord. Från den andra ledaren till jord fick jag ca -52 V likspänning. Potentialskillnaden mellan ledarna blir alltså: -4V - (-52V) <=> -4V + 52V <=> 48 volt likspänning. Av det sistnämnda måste då strömförsörjningens pluspol vara kopplad mot jord, på telestationen. Antag nu att det regnar och fuktigheten ökar. En ökad fuktighet verkar öka konduktansen (avledningsförmågan) i alla material. Jordströmmen Ijord uppmättes till mellan 3 µA och 15 µA. Genom utomhus-ringklockan är Ijord = Ijord1 + Ijord2. Vidare flyter båda strömmarna Ijord1 och Ijord2 genom ringsignalgeneratorn RSG. Efter RSG:n går praktiskt hela summan av Ijord1 och Ijord2 i den övre ledaren. Till sist kan man avhjälpa jordfelet genom att koppla in en jordskiljare mellan RSG och ringklocka.
