Information till Ringsignalssekvensgenerator
Apparaten kopplar ihop två vanliga svenska telefoner. Dock måste
vardera telefonen ha R-knapp.
(På gamla Televerkets knapptelefoner kan en ensam R-knapp sitta
längst till vänster.) Utan in-
blandning av det allmänna telenätet ska man kunna ringa upp den
andra telefonen och prata.
Eftersom man bara kan ringa till en telefon, går ringsignaleringen till
så här:
Procedur vid ringsignalering
1. Från början är alla telefonlurar på.
2. Den som ringer, tar av sin telefonlur.
3. Man trycker på R-knappen och det ringer i den andra telefonen.
4. Man svarar och det slutar att ringa.
Se översiktsschemat och övriga scheman.
OBS! Översikten är förenklad och visar t.ex. inte
kretsen för ringklocka i vardera telefonen.
R-knappens tekniska funktion
När man trycker på R-knappen, kopplas telefonen bort i ca 1 sekund.
Under denna sekund är
U = 49 V, som ger USK1 (eller USK2) = 4,5 V.
Alltså det tolkas som en etta på SK-ingången.
I punkten C13 (eller C14) fås en etta och nu kommer kruxet. Titta efter
den andra lodräta
kretsgrenen från vänster. Där finns en kondensator på
100 mikrofarad och ett motstånd med
värdet 4700 ohm. Innan R-knappen aktiveras tolkas SK1 (eller SK2) -
ingången som en nolla.
100 mikrofarad-kondensatorn blev uppladdad på nolltid till ca 4 V.
R-knappen gör så att IC-
kretsen 74HCT14:s utgång får en nolla eller värdet
0 V. Dioden 1N4448 spärrar och konden-
satorn laddar ur sig genom 4700 ohmsmotståndet. Den här
urladdningen går så trögt att
under praktiskt taget hela sekunden tolkar 74HCT14:s ben 3 (el. 9) en etta.
Alltså också en etta på 74HCT21:s ben 2 (el. 12). Ben 4
eller 10 har i båda fallen en etta,
därför att den uppringda telefonen måste vara ledig. Ben 5
och 9 har vardera 5 V, alltså en
etta. På 74HCT21:s utgång (ben 6 el. 8) fås en etta som
inverteras. Utgången på 74HCT08
får en nolla och denna punkt är samma som förbindelse 20.

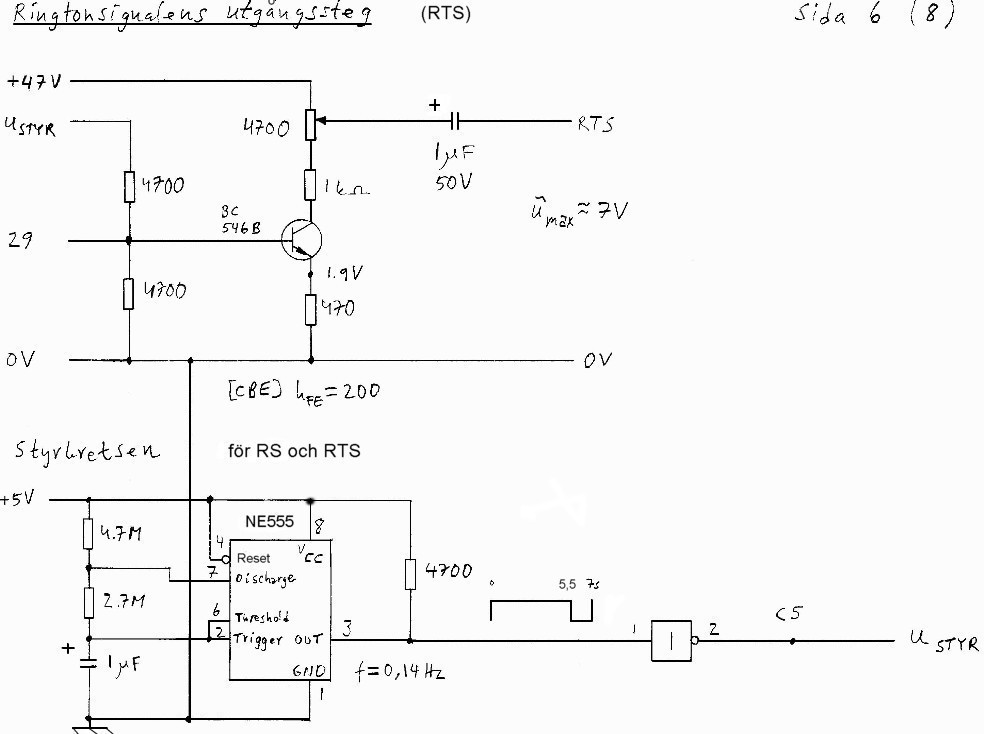

Titta nu på timerkretsen NE555
som är ungefär i mitten. Om tillståndet på NE555:s
triggeringång ("Trigg") ändras från en
etta till en nolla, då ettställs NE555 (ben 3). Beroende på
vilken telefon som ringer upp, fås

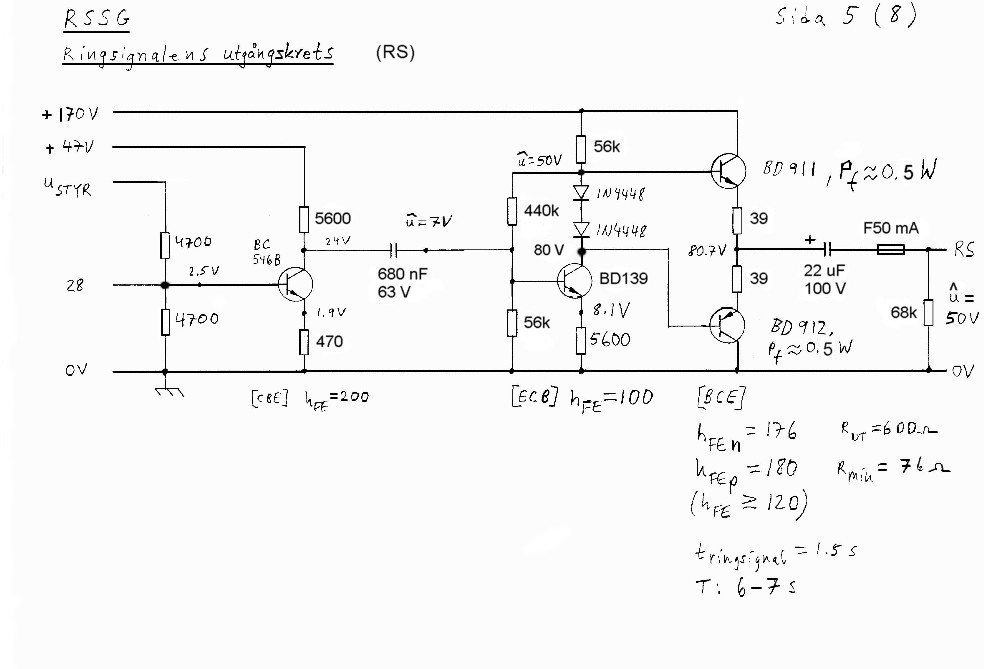

nu en etta i punkt C11 eller C12. Vi får ringsignalen RS som
hörs i den andra telefonen, och
ringtonsignalen RTS som hörs i den egna telefonluren. Kopplingston
är ej med i detta system.
|
|
