Bandbredden hos en liten nättransformator
Önskan är att, få god signalspänningsneddelning och galvaniskt åtskilda kretsar.
Eftersom audiotransformatorer är dyra, kan små nättransformatorer vara ett alter-
nativ.
Jag mätte på en kretskortsmonterbar transformator, med märkspänningen U2N = 7,5 V
och märkeffekten S2N = 1,5 VA. En tongenerator kopplades till transformatorns in-
gång. Både ingången och utgången kopplade jag också till ett oscilloskop (osc.).

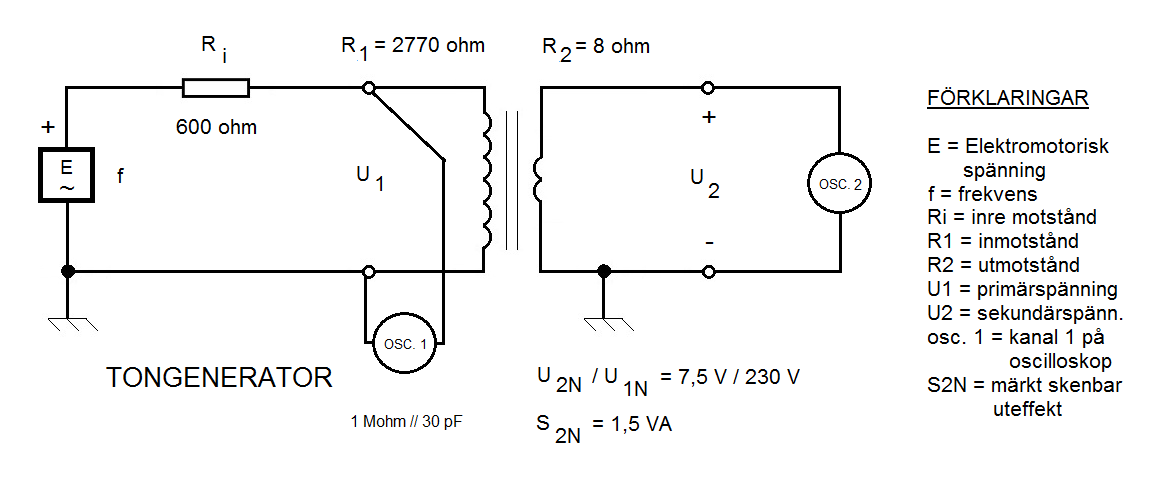

Jag har ritat ett kopplingsschema på uppkopplingen:
Målet var alltså att få fram bandbredden B. B = fög - fug, där ög = övre gräns
och ug = undre gräns. Både fög och fug fås, när utspänningen û2 har fallit till
û20/
2. (û = spänningsamplitud.)û20 är det högsta värdet på transformatorns utgångsspänning. I mitt försök valde
jag û20 = 50 mV. Av detta fås de båda gränsfrekvenserna, då û2 = 50 /
2 mV <=>û2 = 35 mV. û1 höll jag hela tiden konstant på 1 volt och det är viktigt att man
hela tiden håller konstant ingångsspänning.
Jag har valt att bara visa mina uppmätta värden i tabellform och här undertill
är tabellen:
|
Frekvens, f (Hz) |
Utspänning, û2 (mV) |
Anmärkning |
|---|---|---|
| 18 | 35 |
Undre gräns- frekvens |
| 20 | 38 |
Normalt lägsta hörbara frekvens |
| 50 | 46 |
Frekvensen på nätspänningen |
| 100 | 50 | |
| 200 | 50 | |
| 500 | 50 | |
| 1000 | 50 |
Normal frekvens på testton |
| 2000 | 48 | |
| 5000 | 47 | |
| 8000 | 47 | |
| 10000 | 47 | |
| 12000 | 47 | |
| 15000 | 47 | |
| 20000 | 46 |
Normalt högsta hörbara frekvens |
| 22000 | 46 | |
| 25000 | 46 | |
| 50000 | 46 | |
| 75000 | 46 | |
| 100000 | 45 | |
| 105000 | 46 | |
| 108000 | 46 |
Lokal resonans- frekvens |
| 110000 | 46 | |
| 115000 | 44 | |
| 120000 | 42 | |
| 128000 | 35 |
Övre gräns- frekvens |
Nättransformatorns bandbredd
Av tabellens värden kan vi nu räkna ut bandbredden B.
fög = 128000 Hz och fug = 18 Hz. B = fög - fug <=> B = 128000 Hz - 18 Hz =>
B = 127982 Hz. Detta avrundas lämpligen till: 130000 Hz eller 130 kHz
